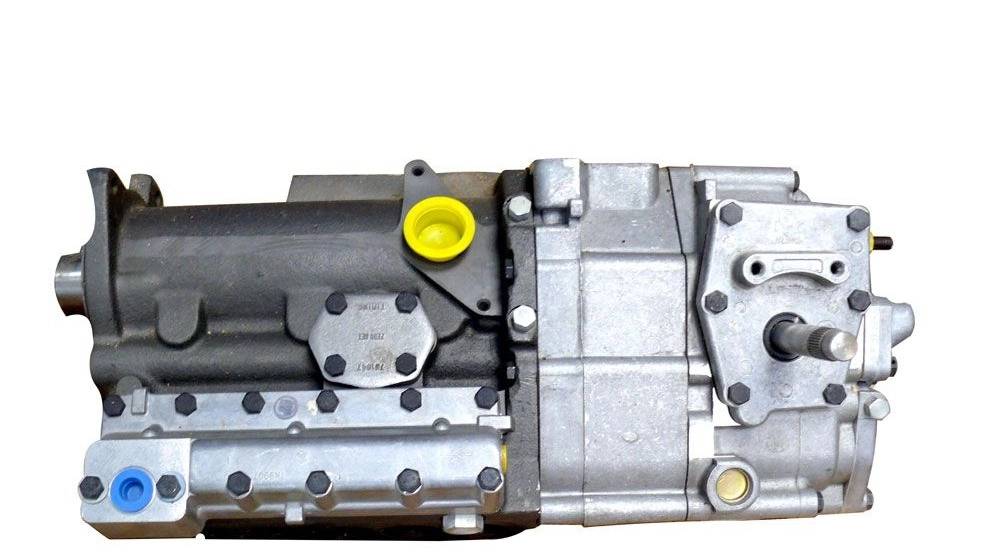

پمپ انژکتور در حالت کلی بر دو نوع میباشد یک نوع پمپ انژکتور ردیفی و دیگری پمپ انژکتور اسیابی پمپ انژکتور در مدار فشار قوی قرار گرفته و سوخت را با فشار به انژکتورها ارسال می نماید.

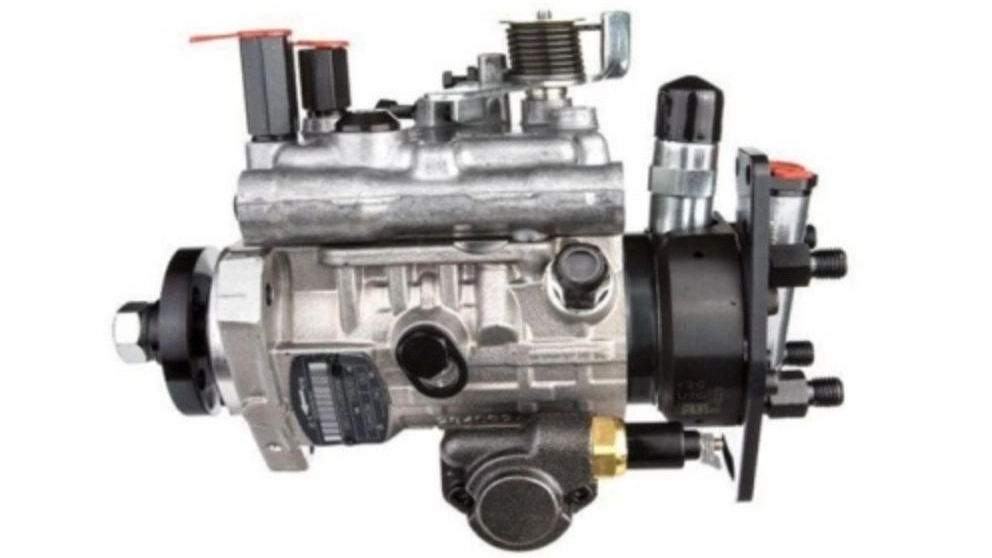

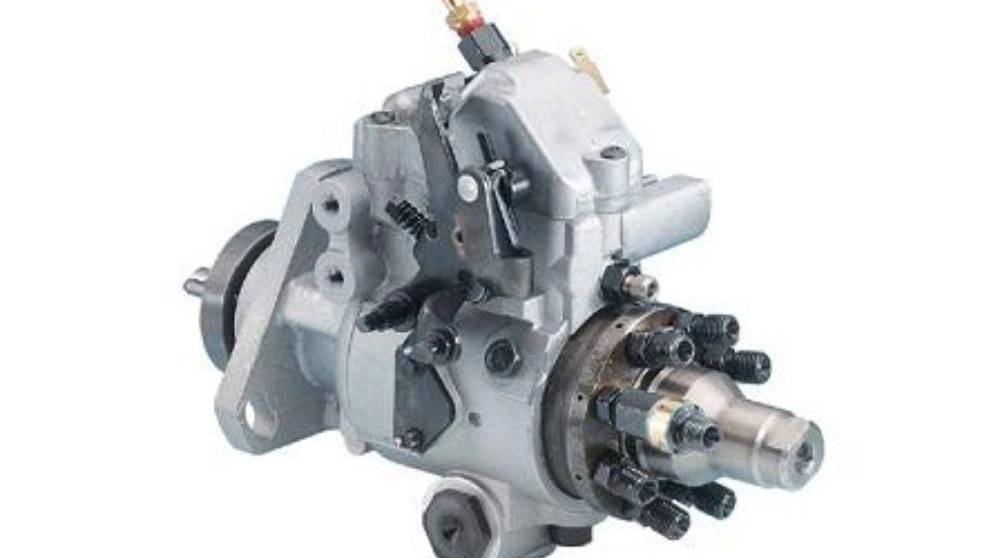

پمپ انژکتور اسیابی که روتور ان فقط حرکت دورانی دارد:
پمپ انژکتور اسیابی طرح بسیار جالبی از انواع پمپ های سوخت رسانی موتور دیزل بوده است ساختمان پمپ کاملا کوچک و مختصر بوده و بجای واحدهای متعدد تولید کننده فشار فقط یک واحد پمپ کننده مشترک وجود دارد که برای تمام سیلندرها سوخت تحت فشار ارسال می دارد بنابراین مقدار تحویل سوخت و زمان شروع تحویل در همه سیلندرها یکسان بوده و نیاز به تنظیم جداگانه ندارد طرح پمپ طوری است که ساختمان یک پمپ پمپ شش سیلندر تقریبا برابر با یک پمپ چهار سیلندر است.
❇️ طرز کار پمپ انژکتور آسیابی ❇️
اساس کار پمپ انژکتور اسیابی با توجه بمدار هیدرولیکی بشرح ذیل است: سوخت توسط پمپ اولیه از باک تا فیلتر و از انجا به پمپ تیغه ای هدایت می شود سپس با فشار زیادتر به دو مدار موازی تقسیم می گردد : الف – سوپاپ تنظیم فشار ب -سوپاپ اندازه گیر مقدار سوخت
❇️طرز کار سوپاپ تنظم فشار در پمپ انژکتور آسیابی❇️
وظیفه این سوپاپ تنظیم کردن فشار مورد احتیاج در مدار هیدرولیکی است سوپاپ دارای یک پیستون و یک فنر است که فنر تمایل دارد پیستون را بطرف پایین فشار داده و مدار خروجی سوپاپ را مسدود نماید وقتی دور موتور افزایش پیدا کند دور محور پمپ هم زیادشده و فشار پمپ بالا می رود در نتیجه پیستون سوپاپ در جهت خلاف نیروی فنر بطرف بالا حرکت می کند مجرای خروجی سوپاپ باز می شود و سوخت تحت فشار بباک بازگشته و فشار مدار تا حد فشار فنر کنترل می گردد بوسیله این سوپاپ حبابهای که به علت افزایش درجه حرارت در مدار بوجود امده است خارج می شود.
❇️ طرز کار سوپاپ اندازه گیر مقدار سوخت ❇️
سوپاپ اندازه گیر در پمپ های اسیابی بدو صورت چرخشی و رفت و برگشتی عمل می کند مدار سوپاپ اندازه گیر به اهرم گاز متصل بوده و حرکت رفت و برگشتی می کند با این حرکت معابر خروجی متفاوتی را در مدار ایجاد می کند و در نتیجه مقدار سوخت مصرفی را بر حسب بار موتور تنظیم می نماید سوخت ارسالی بوسیله پمپ تیغه ای به پیستون سوپاپ اندازه گیر تاثیر نموده و تمایل دارد مدار خروجی ان را ببندد با حرکت پدال گاز پیستون سوپاپ بطرف راست حرکت کرده و مقدار سوخت مورد نیاز اندازه گیری می شود
❇️ چگونگی تولید فشار تزریق ❇️
به هر مقدار که سوخت از سوپاپ اندازه گیر عبور کند وارد سیلندر شده و از مجرای هماهنگ شده سیلندر وارد کانال پیستون که در اینجا روتور نامیده می شود می گردد سوخت با فشار پمپ تیغه ای وارد کانال روتور شده و به فضای بین دو پلانجر هدایت گردیده و پلانجرها را از یکدیگر دور می کند لحظه ای بعد با چرخش روتور غلطکها ان به رینگ بادامک دار رسیده و پلانجر ها بطرف داخل حرکت می کنند در نتیجه سوخت بین دو پلانجر تحت فشار قرار می گیرد در همین موقع یکی از خروجی های سیلندر با تنها مجرای تحو روتور هماهنگ شده و سوخت تحت فشار به انژکتور ارسال و سپس به موتور تزریق می گردد.
❇️ساختمان روتور و متعلقات ان در پمپ انژکتور آسیابی❇️
روتور در داخل یک حلقه بادامک دار ثابت گردش می کند و همراه خود دو عدد غلطک و دو عدد کفشک و دو پلانجر را حرکت می دهد وقتی که غلطکها به برجستگی بادامک ها برسند پلانجرها بطرف داخل حرکت کرده و سوخت بین انها تحت فشار قرار می گیرد و کورس فشار اغاز می گردد. در همین لحظه یکی از مجرای های خروجی سیلندر که به یک انژکتور متصل است در مقابل تنها سوراخ تحویل روتور قرار گرفته و سوخت تحت فشار به موتور ارسال می شود روی روتور بتعداد سیلندرهای موتور سوراخ ورودی و فقط یک سوراخ خروجی وجود دارد روی سیلندر یک سوراخ ورودی که به سوپاپ اندازه گیر وصل می شود و به تعداد سیلندرهای موتور سوراخ خروجی ایجاد شده که به انژکتورها وصل می شود روتور در سیلندر طوری نصب می شود که تنها سوراخ تحویل ان در امتداد سوراخهای سیلندر قرار گیرد بطوری که در یکدور گردش یک مرتبه از هر انژکتورسوخت تزریق گردد و نیز تنها سوراخ سیلندر که از سوپاپ اندازه گیر به ان وصل است در مقابل سوراخهای متعدد روتور قرار گیرد و سوخت به پلانجرها فرستاده می شود.
